UN38.3是指在聯(lián)合國針對危險品運輸專[制定的《聯(lián)合國危險物品運輸試驗和標(biāo)準(zhǔn)手冊》的第3部分38.3款，簡稱UN38.3。 各航空公司依據(jù)國際航協(xié)《危險物品規(guī)則》的相關(guān)規(guī)定，對適用于包括但不限于單獨或與設(shè)備-起運輸?shù)膶?可充電型鋰電池的手機(jī)電池、筆記本電腦電池、對講機(jī)電池、攝像機(jī)電池、遙控玩具電池等產(chǎn)品做出了相關(guān)的檢測規(guī)定，其中對含鋰電池的產(chǎn)品來說檢測的要求為《聯(lián)合國危險物品運輸試驗和標(biāo)準(zhǔn)手冊》第3部分38.3款，即UN38.3.
隨著鋰電池被廣泛應(yīng)用于移動通訊設(shè)備、電子數(shù)碼產(chǎn)品、動力產(chǎn)品以及醫(yī)療和安防領(lǐng)域等，國家對鋰電池的運輸監(jiān)控也越來越嚴(yán)格。因手機(jī)、筆記本電腦等含鋰電池是在運輸過程中存在-定危險， 為切實保證電池航空運輸安全，避免不安全事件的發(fā)生，各機(jī)場在每個類型的電池收運過程中，電池需證明符合《聯(lián)合國危險物品運輸試驗和標(biāo)準(zhǔn)手冊》第3部份38.3款(即UN38.3)，沒有UN38.3合格報告的不能收
1.各種動力二次電池(如動力車用電池、電動道路車車用電池、電動工具用電池、混合動力車用電池等) ;
2.各種手機(jī)電池(如鋰離子電池、鋰聚合物電池等) ;
3.各種小型二次電池(如筆記本電腦電池、數(shù)碼相機(jī)電池、攝像機(jī)電池、各種圓柱型電池、無線通訊電池、便攜式DVD電池、CD和MP3播放器電池等) ;
鋰離子或鋰金屬類電池
通過航空運輸、海運運輸出口到任何國家
UN38.3測試報告:空運鑒定報告書;海運鑒定報告書; 1.2m自由跌落
UN38.3
2-3周
不需要
1.PI965 (鋰電池單獨出貨)
如:鋰離子或鋰聚合物電芯和電池、移動電源等
1.PI965 (鋰電池單獨出貨)
如:鋰離子或鋰聚合物電芯和電池、移動電源等
2.PI966 (鋰電池與設(shè)備合包)
如:手機(jī)、相機(jī)等
3.PI967 (鋰電池裝在設(shè)備中)
如:平板電腦、藍(lán)牙音響、耳機(jī)等
4.PI968 (鋰金屬電池單獨出貨)
5.PI969 (鋰金屬電池與設(shè)備合包)
6.PI970 (鋰金屬電池裝在設(shè)備中)
鋰電池操作標(biāo)簽
尺寸: 120*110mm或100*100mm或105*74mm
外箱貼，上鋰電池操作標(biāo)簽
第九類危險品標(biāo)識
最小尺寸: 100*100mm

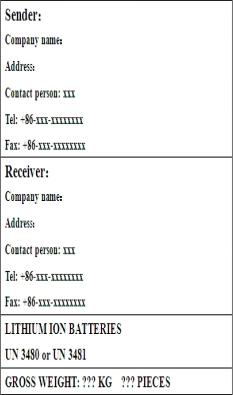

嘜頭
僅限貨機(jī)標(biāo)簽
尺寸: 120*110mm
T.1高度模擬試驗
將電芯和電池在溫度為20+5°C,大氣壓力為不大于11.6kpa的環(huán)境中貯存不少于6個小時
樣品試驗后開路電壓應(yīng)不低于試驗前開路電壓的90%,此要求不適用于完全放完電的電池和
電芯。
樣品(電池)應(yīng)無漏液、無排氣、無解體、無破裂以及無著火現(xiàn)象的發(fā)生。
T.2熱沖擊
電池存儲條件如下:
- 一次溫度循環(huán)為72+2*C(6h)一-40+2*C(6h)
溫度轉(zhuǎn)換最大間隔時間為30min
:重復(fù)10次循環(huán)
循環(huán)結(jié)束后，電池在20+5°C的條件下擱置24小時.
:樣品試驗后開路電壓應(yīng)不低于試驗前開路電壓的90%,此要求不適用于完全放完電的電池和
電芯。
樣品(電池)應(yīng)無漏液、無排氣、無解體、無破裂以及無著火現(xiàn)象的發(fā)生。
T.3振動試驗
.電芯和電池牢固地安裝在振動臺(的臺面)上
振動以正弦波形式，以7Hz增加至200Hz,然后在減少回到7Hz為一個循環(huán), -個循環(huán)持
續(xù)15分鐘的對數(shù)前移傳送。
.對數(shù)掃頻為:從7赫茲開始保持1gn的最大加速度直到頻率為18赫茲，然后將振幅保持在0.8
筆米(總偏移1.6毫米)并增加頻率直到最大加速度達(dá)到8gn (頻率約為50赫茲)， 將最大
加速度保持在8gn直到頻率增加到200赫茲。
以振動的其中一個方向必須是垂直樣品極性，對每個電芯從三個互相垂直的方向.上循環(huán)12
次，每個方向3個小時，共9小時。
樣品試驗后開路電壓應(yīng)不低于試驗前開路電壓的90%,此要求不適用于完全放完電的電池和
電芯。
樣品(電池)應(yīng)無漏液、無排氣、無解體、無破裂以及無著火現(xiàn)象的發(fā)生。
T.4沖擊試驗
以穩(wěn)固的托架固定住每個電芯和電池樣品的全部配件表面。
對每個電芯或電池以峰值為150gn的半正弦的加速度撞擊，脈沖持續(xù)6秒，大型電池和
大型電池組須經(jīng)受最大加速度50gn和脈沖持續(xù)時間11秒的半正弦波沖擊。
每個電池或電池組須在三個互相垂直的電池安裝方位的正方向經(jīng)受三次沖擊，接著在反方
向經(jīng)受三次沖擊，總共經(jīng)受18次沖擊。
:樣品試驗后開路電壓應(yīng)不低于試驗前開路電壓的90%,此要求不適用于完全放完電的電池和
電芯。
樣品(電池)應(yīng)無漏液、無排氣、無解體、無破裂以及無著火現(xiàn)象的發(fā)生。
T.5外短路試驗
保持試驗環(huán)境溫度穩(wěn)定在57 +4°C,以使電芯或電池樣品外表溫度達(dá)到57+4*C
將樣品正負(fù)極用小于0.10的總電阻回路進(jìn)行短路，樣品的外表溫度恢復(fù)到57 +4°C之后保持
短路狀態(tài)1小時以上。
對電芯或電池必須進(jìn)一步觀察6 個小時才能下結(jié)論。
:在測試過程中以及之后6個小時內(nèi)，電芯或電池樣品
-外表溫度不超過170°C
- 無解體、無破裂和無著火現(xiàn)象發(fā)生。
T.6撞擊試驗
撞擊(適用于直徑不小于18米的圓柱形電池)
將試驗樣品用的電芯或聚合物電芯放在一個平坦光滑的平面. 上
將直徑為15.8mm 的橫木橫過電池中部放置后,將-質(zhì)量為9.1kg的物體從61 +2.5cm的
高度落向樣品。
接受撞擊的試樣，,縱軸應(yīng)與平坦的表面平行并與橫放在試樣中心的直徑15.8+0.1毫米彎曲
表面的縱軸垂直。每一個試樣只經(jīng)受-次撞擊。
電芯或電池的最高表面溫度應(yīng)不超過170°C
試驗結(jié)束后6個小時之內(nèi)，電芯和聚合物電芯應(yīng)無解體和無著火現(xiàn)象發(fā)生。
T.6擠壓試驗
擠壓(適用于棱柱形、袋裝、硬幣/紐扣電池和直徑小于18米的圓柱形電池)
將電池或元件電池放在兩個平面之間擠壓，擠壓力度逐漸加大，在第一個接觸點上的速度
大約為1.5厘米/秒。擠壓持續(xù)進(jìn)行，直到出現(xiàn)以下三種情況之一:
. 施加的力達(dá)到13 KN+0.78 KN
-電池的電壓下降至少100毫伏
-電池變形達(dá)原始厚度的50%以上。
棱柱形或袋裝電池應(yīng)從最寬的一面施壓。紐扣/硬幣形電池應(yīng)從其平坦表面施壓。圓柱形應(yīng)
從與縱軸垂直的方向施壓。
.電芯或電池的最高表面溫度應(yīng)不超過170°C
試驗結(jié)束后6個小時之內(nèi)，電芯和聚合物電芯應(yīng)無解體和無著火現(xiàn)象發(fā)生。
T.7過充電試驗
以2倍制造廠推薦的最大持續(xù)充電電流對樣品充電
.本測試最小電壓為:
如果廠家推薦的充電電壓不超過18V,本測試的最小充電電壓應(yīng)是廠家標(biāo)定最大充電電壓的
兩倍或者是22V之中的較小者。
如果廠家推薦的充電電壓超過18V,本測試的最小充電電壓應(yīng)是廠家標(biāo)定最大充電電壓的1.
2倍。
.20+59C的環(huán)境溫度下，試驗持續(xù)24小時。
試驗樣品在試驗中和試驗后7天內(nèi)，應(yīng)無解體和無著火現(xiàn)象發(fā)生。
T.8強(qiáng)制放電試驗
.20+5°C的環(huán)境溫度下，將單個電芯連接在12V的直流電源上進(jìn)行強(qiáng)制放電，此直流電源提供給每個電芯初始電流為制造廠指定的最大放電電流。
指定的放電電流通過串聯(lián)在測試電芯上的合適大小和功率的負(fù)載來獲得，每個電芯的強(qiáng)制
放電時間(小時)為額定容量除以初始電流(安培)。
試驗樣品在試驗中和試驗后7天內(nèi)，應(yīng)無解體和無著火現(xiàn)象發(fā)生。
1.2m跌落(包裝后)
包裝好的鋰電池在20+5°C條件下，從1200mm(電池最低點)跌落至1 8-20mm厚的硬木板
上(木板鋪在水泥地面上)。
試驗樣品在試驗中和試驗后不起火，不爆炸。
判定測試合格標(biāo)準(zhǔn)
(1)在試驗T.1至T.6中，沒有發(fā)生解體或起火。
(2)在試驗T.1、T.2和T.5中， 流出物不是毒性、易燃或腐蝕性物質(zhì)。
a.目視觀察沒有看到排氣或滲漏;
b.沒有發(fā)生導(dǎo)致重量損失超過表38.3.4.7.1所示者的排氣或滲漏。
(3)在試驗T.3和T.6中，流出物不是毒性或腐蝕性物質(zhì)。
a.目視觀察沒有看到排氣或滲漏;
b.沒有發(fā)生導(dǎo)致重量損失超過表38.3.4.7.1所示者的排氣或滲漏。
(4) 1.2m跌落從X、Y、Z正負(fù)六個方向，每個方向跌落1次無滲漏、無解體、無燃燒、無爆炸、無破損。
第一步:
申請Application
1.確定客戶信息;
(1)客戶產(chǎn)品由哪個城市航空出口;
申請Application
(2)客戶產(chǎn)品是單獨出貨還是配套其他產(chǎn)品出貨。
2.填寫UN38.3申請表;
3.提供電池規(guī)格書等資料。
第二步:
報價Quotation
根據(jù)所提供的資料確定測試時間及相應(yīng)費用。
第三步:
付款Pay
申請人確認(rèn)報價后，簽訂立案申請表及服務(wù)協(xié)議并支付項目費。
第四步:
寄樣Sample
客戶寄送樣品。
第五步:
測試Test
根據(jù)相關(guān)的檢測標(biāo)準(zhǔn)對所申請產(chǎn)品進(jìn)行UN38.3全套測試。
第六步:
報告Report
測試通過，報告完成。
第七步:
發(fā)證Certification
項目完成，頒發(fā)鑒定書。
